Когда нужно делать развал-схождение на автомобиле: значение углов установки колес и выбор оборудования

Что такое развал и схождение

Углы установки колёс (УУК) рассчитываются инженерами индивидуально для каждой модели автомобиля, чтобы обеспечить наилучшую управляемость и плавность хода. Колёса могут регулироваться в нескольких плоскостях.

Развал — это угол между плоскостью вращения колеса и вертикалью. Говоря проще, именно развал определяет, наклонено ли колесо в какую-то сторону или стоит на дороге ровно. Наружу колесо отклоняется при положительном развале, а внутрь — при отрицательном.

Идеального развала не существует: для разных типов машин оптимальный развал колес отличается. Так, для гоночных автомобилей обычно выставляют отрицательный развал (добиваясь повышенной устойчивости при вхождении в повороты, правда, ценой быстрого износа протектора), а на тяжелых грузовиках — положительный развал, который после загрузки кузова за счет дополнительной массы становится нулевым.

При регулировке развала обычных легковых машин стремятся достичь нулевого положения — перпендикулярности колёс плоскости земли, без отклонений в стороны. Такая регулировка позволяет сбалансировать комфорт, управляемость и безопасность автомобиля, а также добиться минимального и равномерного износа покрышек.

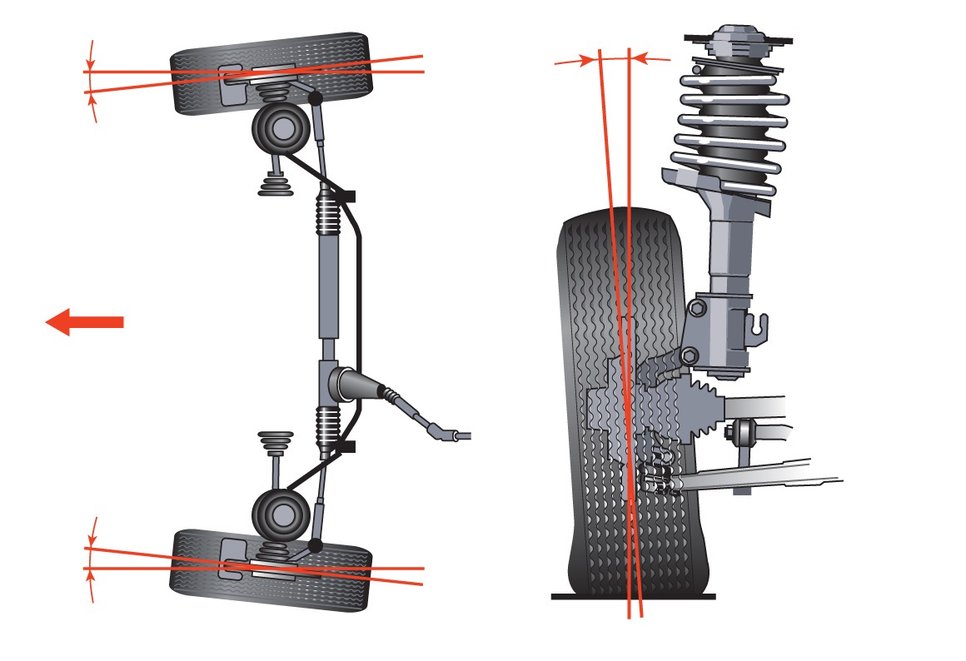

Виды развала. Отрицательный и положительный углы наклона колёс приведут к неравномерному износу протектора. Для повседневной езды рекомендуется нулевой развал.

Схождение — не менее важный параметр, который характеризует угол между плоскостью вращения колес и направлением движения. Иначе говоря, параллельность колес друг другу, если смотреть на них сверху. Колеса обладают положительным схождением, если повернуты внутрь. При развернутых наружу колесах схождение называют отрицательным (иногда встречается термин «расхождение»). Как и в случае с развалом, схождение называют нулевым, если плоскости колес параллельны.

Плюсом положительного схождения является повышенная стабильность на высоких скоростях, однако поворачиваемость автомобиля становится недостаточной (то есть машина неохотно входит в повороты, стремясь уйти с траектории наружу). Отрицательное схождение повышает отзывчивость колес на поворот руля, но усиливает рысканье машины.

Неправильное схождение колес сильно отражается на поведении автомобиля. Кроме неравномерного износа протектора, о сбитом схождении могут сигнализировать следующие признаки:

  • увод автомобиля с прямой траектории (необходимо постоянно подруливать);
  • нестабильное поведение при смене дорожного покрытия и на неровностях;
  • рысканье при разгоне и торможении;
  • сопротивление входу в поворот (недостаточная поворачиваемость).

Виды схождения. Как и в случае с развалом, отрицательный и положительный углы приведут к неравномерному износу протектора. Для повседневной езды оптимально нулевое схождение.

Для регулировки схождения на обычном легковом автомобиле при стандартной городской эксплуатации следует руководствоваться рекомендациями производителя. Как правило, допустимым считается отклонение от продольной оси не более чем на 0°30′ (тридцать минут). Приведение колес к нулевому схождению позволит уверенно и безопасно управлять автомобилем в большинстве ситуаций.

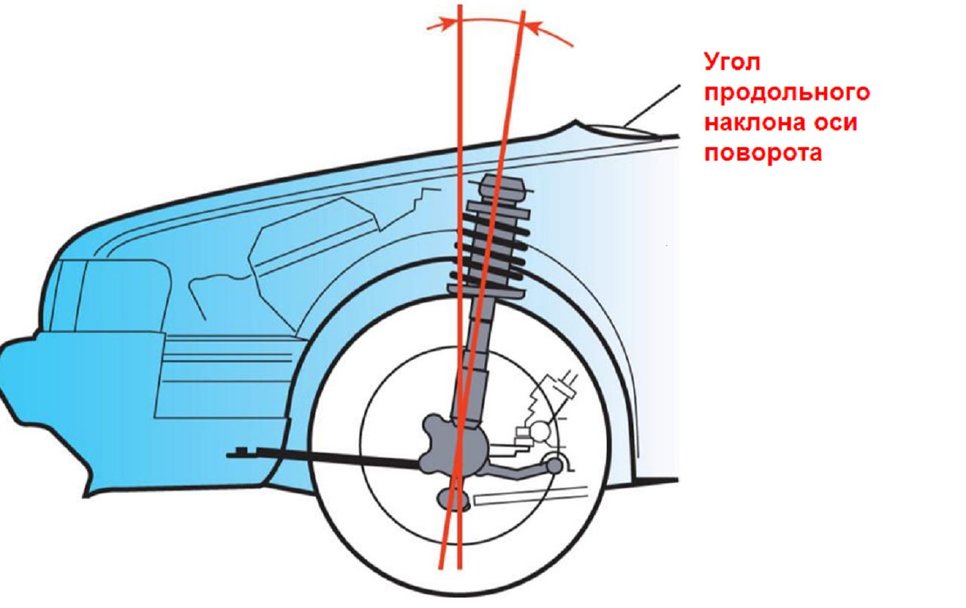

Еще один важный параметр геометрии колёс — кастор, угол между вертикалью и осью поворота колеса. Подавляющее большинство легковых автомобилей имеют положительный кастор, т. е. ось поворота наклонена назад. И наоборот, кастор является отрицательным, если ось поворота вынесена вперед относительно центра колеса. При совпадении оси поворота с вертикалью кастор называют нулевым.

Положительный кастор позволяет колёсам самостоятельно выравниваться на выходе из поворота при отпущенном руле, что повышает стабильность и безопасность движения. На серийных автомобилях изменение кастора зачастую не предусмотрено, поэтому на стенде «развала-схождения» его не регулируют.

Положительный кастор: ось поворота колеса наклонена назад, к центру автомобиля. Именно такое положение обеспечивает самовыравнивание колес при движении.

Признаки необходимости проведения таких работ на автомобиле

Есть несколько признаков и симптомов, по которым можно понять, что колёса пора регулировать.

  • При езде руль находится в центральном положении, а автомобиль отклоняется в сторону.
  • Руль повернут в одну из сторон, но машина всё равно едет по прямой.
  • Если вы только что купили автомобиль, обязательно обратитесь в автосервис за развал-схождением. Мастера на внутренней СТО магазина должны проводить процедуру перед продажей, но на практике так бывает не всегда. В идеале лучше спросить об этом перед покупкой.
  • При смене резины загляните на станцию технического обслуживания чтобы проверить развал-схождение. Возможно, делать его не придётся, но вероятность имеется.
  • Кроме того, обратите внимание на расход топлива и скорость износа покрышек. Если эти параметры увеличились, возможно, проблема именно в состоянии колёс.

Неравномерный износ покрышек

Неравномерный износ покрышек — один из признаков необходимости развал-схождения

Развал-схождение задних колёс

Нужно ли выполнять развал-схождение задних колёс в переднеприводном автомобиле? Да, но надо иметь в виду небольшой нюанс. Если заднее колесо вывернуто наружу, задняя ось будет уводиться на обочину, что приведёт к появлению сильных заносов на поворотах. Если же колесо развёрнуто к центру поворота, машина будет с трудом поворачивать. Однако незначительное сведение этих частей авто одно к другому идёт только на пользу водителю, поскольку можно будет проще двигаться по прямой, а подвеска сможет лучше «подруливать» в определённую сторону даже при сильных порывах бокового ветра, что является несмоненной помощью водителю-новчику.

Итак, если нижние стороны задних колёс слегка повёрнуты друг к другу — это нормально. А вот их расхождение нуждается в устранении.

Проблемы ходовой и настройка параметров колёс

Обязательно выполняйте развал-схождение, если ходовая часть транспорта подвергалась ремонту. Особенно важно сделать это при замене следующих деталей:

  • сайлентблоков;
  • наконечников рулевых тяг;
  • рычагов подвески.

Теоретически при замене верхних и нижних шаровых, пружин и амортизаторов прибегать к процедуре не надо, но некоторые специалисты рекомендуют выполнять её при работах с абсолютно любым компонентом ходовой. На всякий случай.

Какими должны быть углы установки: отрицательные и положиельные величины

Оптимальное значение для легкового автомобиля — либо нулевое, либо слегка отрицательное (т. е. колёса должны быть немного направлены наружу нижней частью). Возможна установка положительного значения — от 0 до 4,5 градусов. В спортивных автомобилях используется отрицательное значение от -0,5 до -5,5 градусов. Благодаря этому достигается высокий уровень сцепления, повышается стабильность на поворотах.

У отрицательных углов есть минусы. Так, при езде по прямой внутренняя кромка покрышки будет быстрее изнашиваться, возможна нестабильность при разгоне и торможении на прямом пути. Оптимальным вариантом является установка показателя на уровне в -0,5 градусов.

Углы установки колес

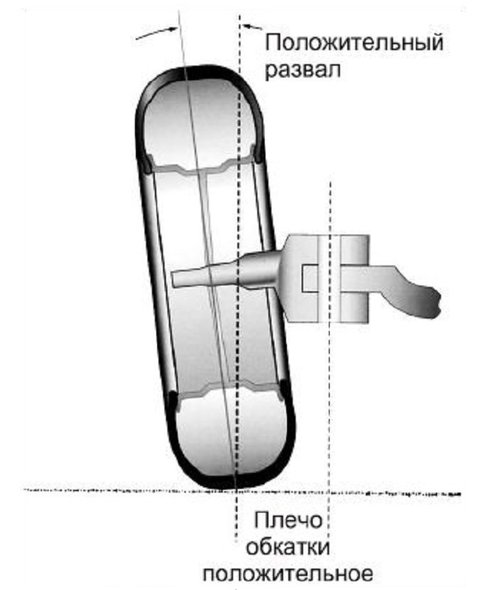

Положительный и отрицательный развал

Как часто делать «сход-развал»

Регулировать углы установки колёс следует при первых признаках неправильного развала или схождения, описанных выше. Рекомендуется проверять «сход-развал» и при сезонной смене шин, особенно если старый и новый комплекты отличаются размером и степенью износа.

Также регулировка углов установки колёс обязательна, если:

  • автомобиль побывал в ДТП (особенно с повреждениями ходовой части);
  • был совершен наезд на препятствие с сильным ударом по колесу или ходовой части;
  • проводились технические работы по ремонту или замене элементов подвески и автошин.

Последний пункт заслуживает отдельного внимания. Регулировка УУК обязательна при замене многих элементов подвески, влияющих на её геометрию:

  • шаровых опор;
  • сайлентблоков;
  • шарниров равных угловых скоростей (ШРУС);
  • рулевых наконечников;
  • рычагов подвески.

Необходимость регулировки УУК при замене амортизаторов и пружин не очевидна, и остаётся на усмотрение автовладельца. Но если речь идёт не о простом амортизаторе, а об амортизационной стойке в подвеске типа «МакФерсон», то регулировать развал и схождение нужно обязательно.

Углы установки колес, на что влияет это значение

геометрия подвески

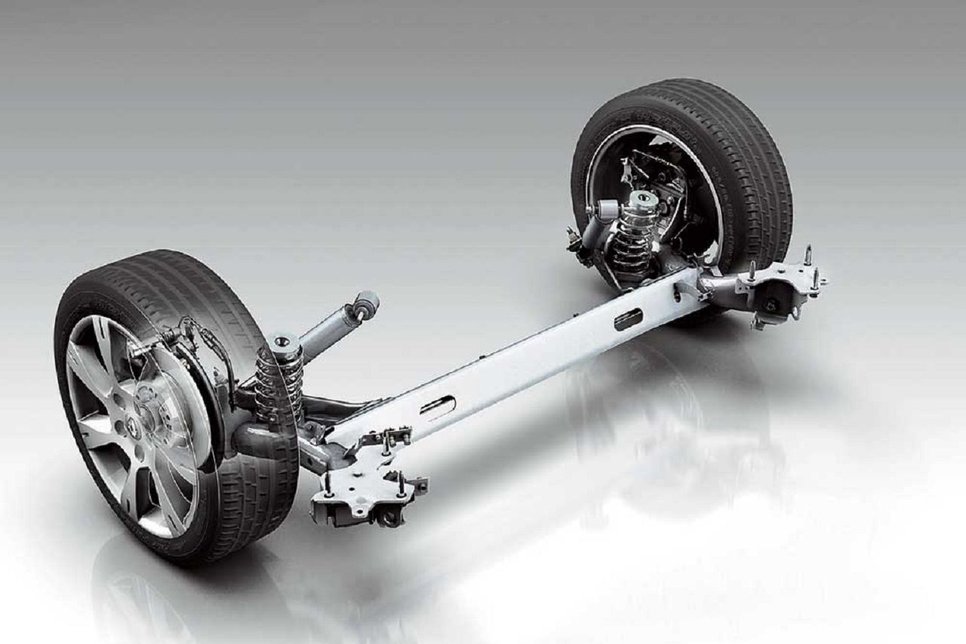

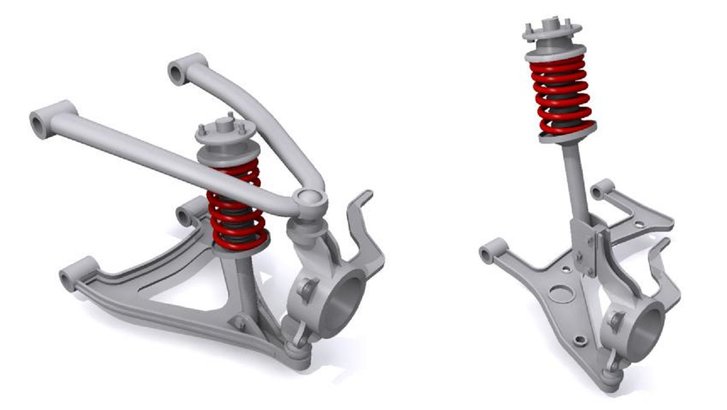

Конструктивно подвеска большей части автомобилей имеет возможность регулировать сход-развал. Эта процедура необходима для того, чтобы по завершении замены, настройки деталей, человек за рулем машины получал удовольствие при поездке от правильно установленных передних колес. Кроме того, это один из важных факторов, определяющих безопасность движения.

Специалисты при разработке проекта подвески передних, задних колес учли, что после каждого ремонта или замены изделий этого узла требуется регулировать углы наклона. Производителем заложены возможные отклонения от заданных параметров, имеющие минимальные значения, выражающиеся в единицах, долях угловых секунд. Обычно инженеры автомобильного производства говорят о нескольких углах установки.

Они оказывают большое, а, точнее, решающее значение на динамику, управляемость и экономичность при эксплуатации машины.

Их перечень выглядит следующим образом:

  • развал;
  • сход (схождение);
  • кастер и др;

Первый параметр представлен в виде угла наклона колес относительно полотна дороги. Он бывает положительный (верхняя сторона ската направлена вверх и наружу) и отрицательный (верхняя часть его наклонена внутрь). Каждое из этих положений имеет плюсы, минусы. Правильный наклон передних колес, нужен для обеспечения хорошего сцепления с дорожным покрытием и стабильного управления.

Угол схождения надо понимать, как разницу расстояний, измеряемых по нижним и верхним точкам колес. Признаком отклонения от регламентируемых производителем показателей бывает ускоренный сильный износ, ведущий к частой замене покрышек и увеличению расхода топлива. Схождение измеряется в миллиметрах, а также градусах/минутах.

Кастер – продольный угол наклона шкворня, он нужен для стабилизации управления и самовыравнивания колес.

Технология регулировки развал схождения

Регулировка происходит в два этапа. Сначала необходимо выполнить установку угла развала, а затем заняться регулировкой схождения.

Установка угла развала

Чтобы выставить угол развала своими руками необходимо установить машину на ровную площадку (желательно со смотровой ямой), подготовить такие аксессуары, как линейка, шнур-отвес и мел.

Технология регулировки развала колес выглядит следующим образом.

  1. Сначала колеса выставляются в строго прямолинейном направлении.
  2. На верхней и нижней части покрышки делаются мелом две отметки.
  3. К крылу автомобиля прикладывается шнур-отвес, который должен неподвижно свешиваться параллельно плоскости колеса.
  4. Теперь необходимо выполнить измерение расстояния от шнура до обода диска. Разница в измерении не должно превышать 3 мм.
  5. Следующим действием будет перемещение автомобиля вперед с целью поворота меток на угол 90 градусов. После этого процедура измерения повторяется. Это позволит получить более точные среднеарифметические значения.
  6. Для регулировки развала необходимо снять колесо, отпустить болты крепления поворотного кулака и амортизаторной стойки.
  7. Теперь в зависимости от данных измерений необходимо сдвинуть поворотный кулак внутрь или наружу.
  8. После этого болты закручиваются, колесо устанавливается на место и проводится контрольный замер.

Благодаря таким действиям удастся добиться правильного развала колеса. Для заднеприводных машин допускается погрешности в пределах +1…+3 мм, а для переднеприводных авто этот показатель ограничивается диапазоном -1…+1 мм.

Теория углов

Она, если не копать слишком глубоко, в этом случае проста — знакома и понятна всем, кто хоть немного касался технической литературы. Вкратце напомним.


Не думай о секундах свысока, пели в популярном советском фильме. В нашем случае, если говорить о схождении колес, речь идет о миллиметрах, градусах и минутах. Но мы не будем о них ни думать, ни говорить — это дело мастеров. А на рисунке без всяких комментариев видно, что такое схождение, что такое развал

Нет нужды знать и тем более помнить значения углов для своего автомобиля, которые есть в каждом мануале и должны быть в программах у сервисов, предлагающих услугу регулировки развала-схождения. Вряд ли кто-то сейчас будет делать ее самостоятельно, вооружившись веревкой-рулеткой и отвесом или уровнем. Тем не менее надо понимать, что износ «резины» при ушедших углах — лишь видимый результат. Из незримого — ухудшившаяся управляемость из-за меньшей площади контакта шин с дорогой. Руль, рвущийся из рук от изменившегося плеча обкатки — расстояния между осью вращения колеса и осью его поворота. Наконец, нестабильное поведение на прямой.



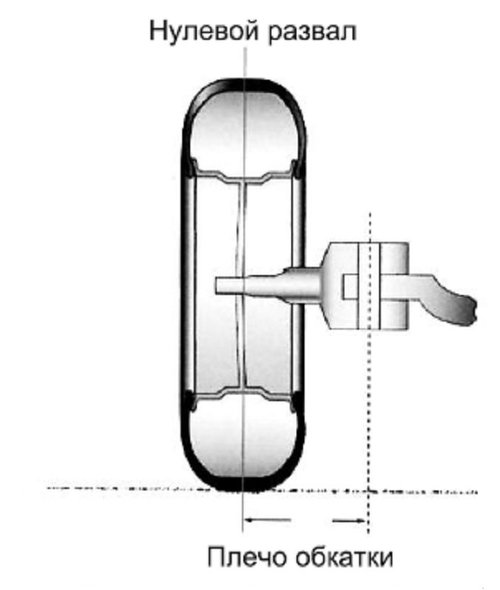

Считается, что обычно для управляемых колес характерен положительный развал. Это якобы облегчает руль, нивелирует удары на нем при наезде на неровности, а при ходе колеса вверх угол уходит в ноль. Но это не аксиома. Так, на многих переднеприводных автомобилях развал изначально отрицательный

Иной раз можно наблюдать сильно положительный развал.




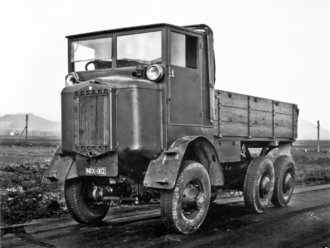

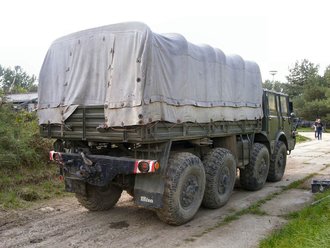

Характерный пример этого — Tatra, которая с переходом на хребтовую раму и подвеску с качающимися полуосями (слева направо: прототип 1926 года, T111 1951-го и T813 1967-82 гг.) получила в порожнем варианте заметный положительный развал колес задней тележки. Но при загрузке углы выводятся в ноль, обеспечивая полное пятно контакта и равномерный износ шин

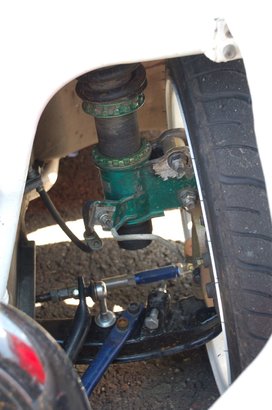

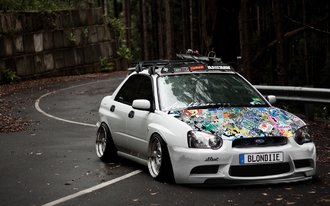

Конкретно отрицательный развал — удел спортсменов.




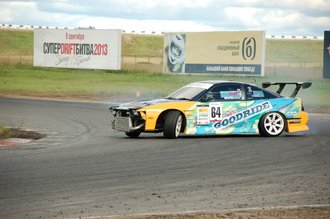

Что в дрифте, что в кольце отрицательный развал при поворотах позволяет сохранить максимальную площадь контакта шин с покрытием. Дело в том, что боковая сила в этом случае стремится перевести развал в положительный, уменьшая пятно контакта, а отрицательные значения компенсируют это явление. В Stance style (справа) такие углы установки колес не более чем дань стилю

Есть еще один угол, о значении которого забывают или принижают его — продольного наклона оси поворота. Кастор или кастер.


Принципиальное значение кастора — стабилизация управляемых колес во время движения. Для этого ему придают положительные значения. То есть ось поворота, которая проходит по стойке в подвеске типа McPherson (на фото; или по линии верхняя чашка — шаровая опора), по шкворню в цельных мостах или по линии, соединяющей верхнюю и нижнюю шаровые опоры в «двухрычажках», делают наклоненной назад. Это, с одной стороны, несколько увеличивает радиус поворота, но с другой — исключает возможность траекторных рысканий. Автомобиль без подруливаний держит прямую

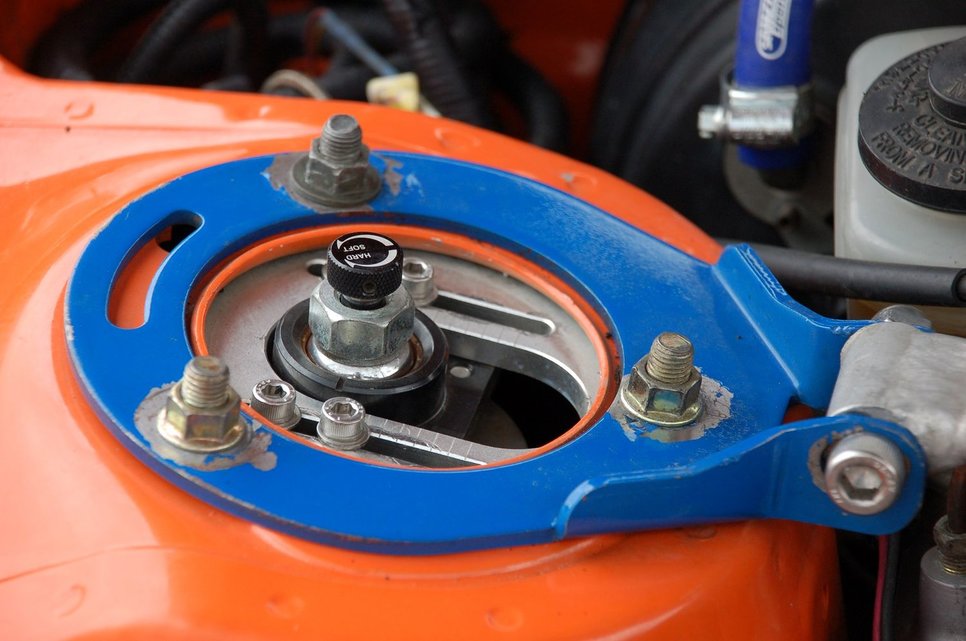

С кастором тоже «играют», но также лишь в спорте и при тюнинге.




Нулевой кастор (иногда даже отрицательный, когда ось поворота завалена вперед) обеспечивает остроту рулевого управления. А при отсутствии гидроусилителя — еще и легкость поворота колес. Характерный пример — «Волги» со шкворневой подвеской. Но, к примеру, в том же дрифте иной раз его, напротив, делают еще «положительнее» — в сочетании с большим выворотом колес это позволяет держать хороший угол заноса. На внедорожниках — другая задача. При лифте кузова или подвески мост разворачивается таким образом, что угол наклона оси поворота, проходящий по шкворням, становится отрицательным. Чтобы вернуть его на место, применяются кастор-киты, иногда включающие в себя рычаги, как на фото в центре. Дешевый способ — переварка «чулка» (справа) с разворотом шкворневого узла в «плюс»

Держать углы!

Ну а что нужно знать об углах установки колес в практическом плане, применительно к эксплуатации? Еще раз скажем: то, что они уходят! И главный виновник здесь — сайлентблоки рычагов. Их резина со временем деформируется, ось получает свободу, угол развала меняется. При этом колеса, вставшие «домиком», уводят в минус и схождение. Что интересно: при небольшом изменении угла развала куда более значительно изменяется схождение. Такова конструкция подвески. Получается так: колеса «домиком» совсем чуть-чуть, а износ шин не обязательно неравномерный, но сильный, поскольку, в первую очередь, именно сбитое схождение «съедает» колеса. А уже во вторую — неправильный развал.



Если сравнивать двухрычажную подвеску и McPherson по принципу «где развал просуществует дольше», то последняя выигрывает. Разница в количестве сайлентблоков, которые могут влиять на изменение углов установки. Два против четырех. Причем у McPherson за развал в большей степени отвечает тот резинометаллический элемент, что стоит напротив поворотного кулака. Тем более что многие подобные конструкции имеют строго поперечный (а не L-образный) рычаг и единственный сайлентблок (на фото справа). Роль верхнего рычага играет стойка — из-за нее развал может нарушиться только в случае механического повреждения. Та же ситуация и с задней подвеской, и с рулевым — при червяке-ролике с его трапецией и рейке. Больше связующих элементов — выше шанс, что в каком-то из них появится свобода

Впрочем, применительно к конкретным моделям автомобилей вряд ли грамотный мастер возьмется точно сказать — здесь проходит столько, там вдвое меньше. Многое зависит от качества установленных запчастей и от стиля езды. То же касается кастора, но не везде.


На двухрычажных подвесках угол продольного наклона оси поворота также отчасти зависит от сайлентблоков. На McPherson — от состояния верхней опоры стойки (на фото), но лишь тогда, когда она уже конкретно разбита. Однако все-таки больше — от целостности направляющего аппарата, то есть рычагов и тяг. В общем, зачастую изменяется в ДТП или при отвязной езде по ямам-бордюрам

Так когда же все-таки нужно регулировать углы установки колес, с какой периодичностью? И как выбрать сервис, в котором механики все сделают грамотно и с первого раза?


Александр Наумов. Механик СТО «Автодом», стаж по специальности более 15 лет

— Владельцам некоторых автомобилей можно не беспокоиться — развал у них не регулируется, только схождение. Речь, например, о внедорожниках с цельными мостами. У них регулируется только схождение спереди, иногда, как на старом мостовом Cherokee, кастор. А если развал нарушен, то виновна в том, скорее всего, погнувшаяся балка. Так бывает, например, у TLC 80. Здесь — либо выправлять, либо покупать другую.

На большинстве «бюджетников» и некоторых моделях C-класса (да и не только) сзади нечего регулировать, поскольку там используется торсионная балка. При нормальной эксплуатации углы держатся весь срок службы автомобиля.


И схождение, и развал в полузависимой схеме с торсионной балкой заложены жестко. Могут уйти лишь при повреждениях или от усталости металла. Любопытно, что VW для своих моделей когда-то все-таки предлагал комплект шайб, с помощью которых (отодвигая ступицу от кронштейна балки) можно было регулировать развал. Встречаются подобные наборы и для вазовских переднеприводников. Теоретически это удастся сделать на любом автомобиле, но на практике не каждый сервис возьмется за такую работу — долго, и результат не гарантирован

Также есть ряд моделей (даже марок) и с передними независимыми подвесками, где не предусмотрена возможность регулировки развала. Производитель при этом подразумевает, что при исправных и неповрежденных элементах подвески основные углы (развал и кастор) будут в пределах допустимых значений. Это многие Volvo, Mazda, едва ли не все Audi, BMW кроме X5, Honda Accord последних поколений, Ford Focus I и II. Конструкция может быть как McPherson, так и двух- или многорычажка. Что надо знать в этом случае? Во-первых, схождение регулируется все равно, поскольку в сайлентблоках происходит естественная усадка, и углы все же меняются. Во-вторых, при нарушении развала/кастора уже надо менять изношенные (помятые) элементы. С другой стороны, могу точно сказать, что при подобном решении допуски по развалу больше и углы обычно держатся дольше — производитель здесь, как правило, закладывает несколько больший запас прочности.

Казалось бы, такое решение — мечта для «развальщика»: крутанул схождение, и готово. А если не «бьется» развал — извольте на замену деталей за отдельные деньги. Однако часто бывает, что основные углы вроде находятся в поле допуска, но назвать их сочетание идеальным нельзя, желательна коррекция, при том что регулировка не предусмотрена! Как объяснить владельцу машины, что углы «в зеленой зоне», но при этом возможен увод в сторону и износ резины? Например, модели с внутреннего рынка Японии обычно требуют корректировки углов под наше правостороннее движение. Тут получается, что водитель находится справа, и уклон наших дорог также вправо. В Японии эти факторы взаимно компенсировались. Если не подправить углы под наши условия, наверняка будут и правый увод автомобиля, и неравномерный износ колес. Когда предусмотрена регулировка развал/кастор — проблем нет. Отрегулировал, и душа спокойна, не стыдно человеку через полгода в глаза смотреть. А когда регулировать нечем? Поэтому по мне лучше, чтобы регулировка была предусмотрена, особенно при эксплуатации в наших условиях.


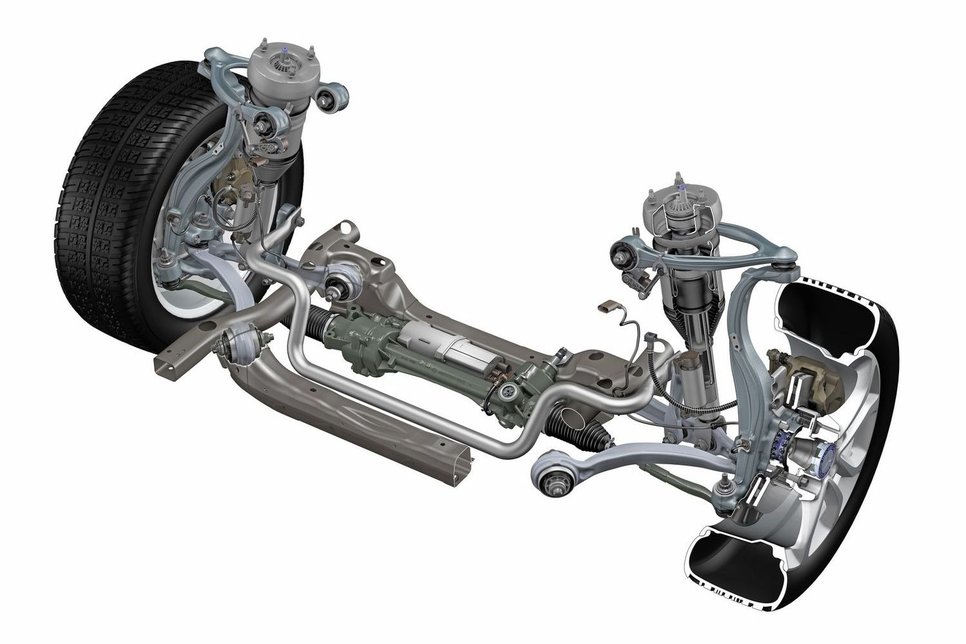

На Mercedes развал регулируется, но есть другая сложность. Штатные болты этого сделать не позволяют — перед поездкой в сервис нужно запастись специальным комплектом эксцентриков

Сзади при многорычажных схемах или McPherson развал и схождение регулируются всегда либо почти всегда. Выходят за рамки допусков по тем же причинам (сайлентблоки), правда, здесь бывают исключения. В частности, вспоминается Nissan R`nessa и Serena то ли первого, то ли второго поколения. На них независимая подвеска с упругим элементом в виде поперечной рессоры собрана на подрамнике — ничего необычного. Однако сам он со временем рвется — по металлу. Как тут углы установишь? Только менять весь узел!


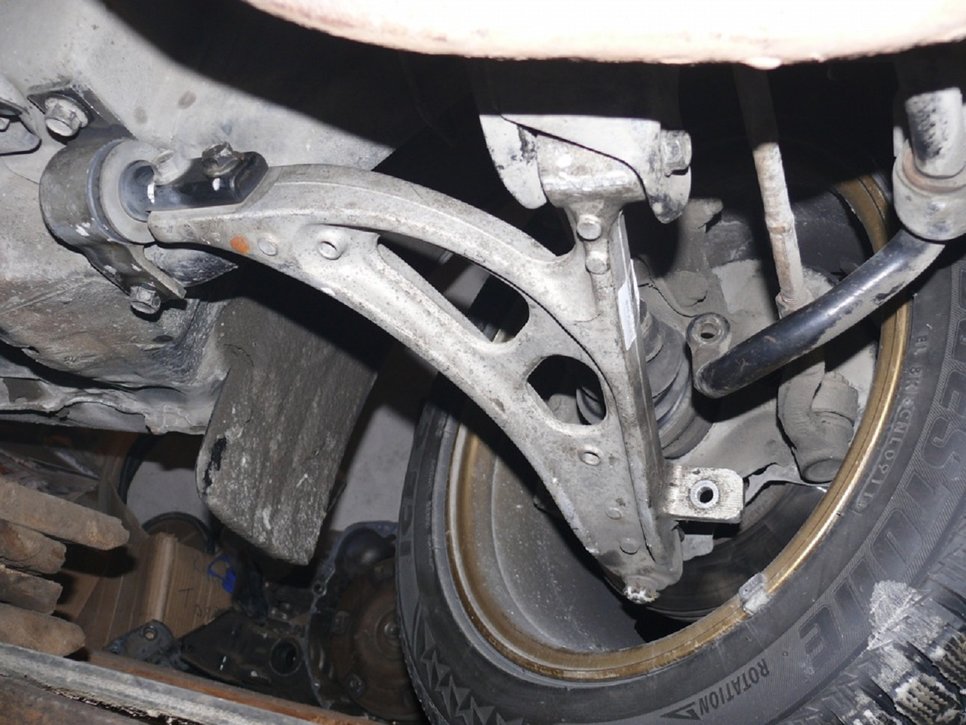

Подвески с алюминиевыми рычагами — настоящий бич мастеров, да и владельцев тоже. После нескольких лет эксплуатации стальные болты настолько свариваются с «крылатым металлом», что их приходится срезать «болгаркой»

В любом случае присматривать за углами надо. У нас есть постоянные клиенты, которые раз в полгода (например, при сезонной смене шин) заезжают на проверку. Так им спокойней, тем более что перед и во время регулировки мы осматриваем подвеску. Иногда маленький люфт в рулевом наконечнике виден только по шкале схождения на стенде — руками не прощупывается.

Хотя, конечно, если машина нормально управляется, а износ «резины» в пределах сезона незаметен, то повторять процедуру можно с меньшей частотой. Другое дело переход на нештатный колесный размер с вылетом. И тем более ремонт подвески. Тут тоже есть варианты. Например, при замене шаровых на детали того же производителя, что были установлены, развал можно не делать. Но в противном случае, а также, разумеется, при смене сайлентблоков регулировка углов обязательна. Да что сайлентблоки — даже новые пружины изменяют кастор, а вместе с ним и развал, и схождение. Больше это заметно на McPherson. На «Жигулях» вообще замены чего ни коснись, после всего нужно ехать на стенд. И еще одно наблюдение по качеству запчастей — какое-то время назад в продаже попадались шаровые опоры, с которыми развал не выводился в нужные значения. Хотя с виду они не сильно отличались от оригинала.


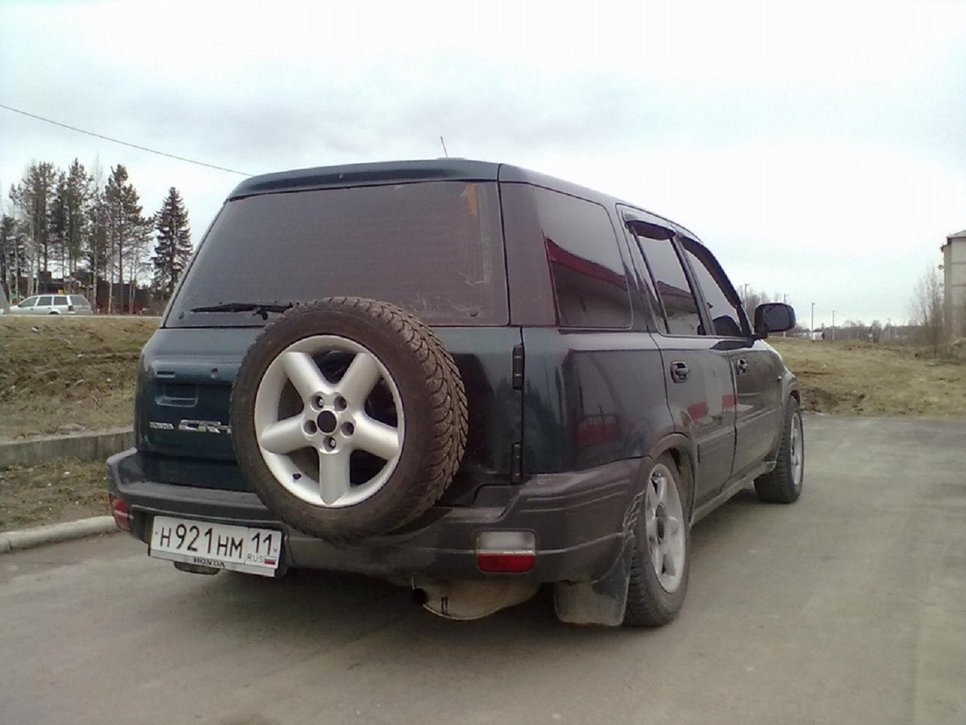

Характерный пример того, как просаженные пружины меняют развал задних колес. У ряда моделей Honda задняя подвеска состоит из верхних и нижних поперечных рычагов, находящихся, разумеется, под наклоном. Причем последние длиннее первых. Когда пружины проседают, рычаги встают в «горизонт», и нижний выталкивает низ колеса наружу

А как выбрать сервис? Я предлагаю следующий вариант: по телефону поинтересоваться, сделают ли «Ниву», Mitsubishi Pajero второго поколения или Nissan Terrano первого? Если да, то можно смело ехать с любым другим автомобилем.

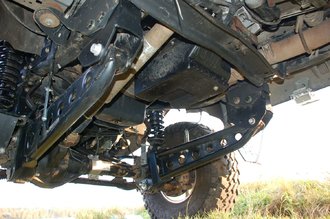

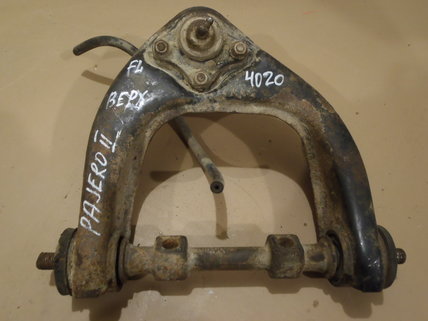

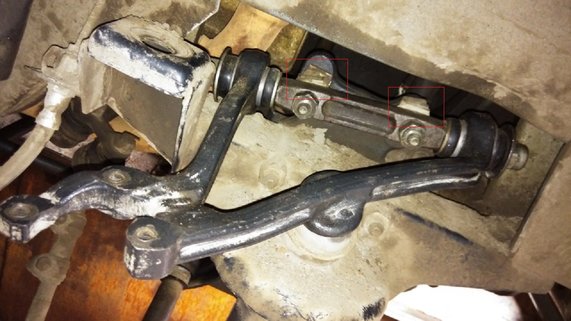

У «Нивы» (слева) и Pajero (справа) развал с кастором регулируются по верхнему рычагу — шайбами. Дело это долгое, муторное. Но в первом случае хотя бы есть прямой доступ к узлу. У Pajero с разными двигателями надо искать свой путь к рычагу, иногда сопряженный с демонтажом колес и элементов подвески. Возьмутся за это далеко не в каждой СТО

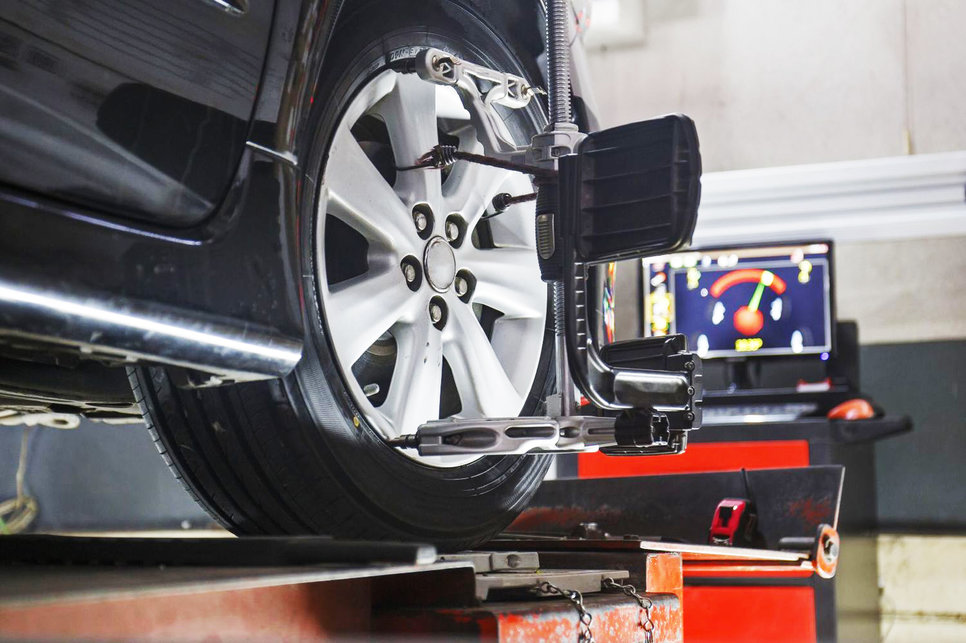

«Крутизна» стенда не играет решающей роли. Опытный мастер все сделает на отвесах и уровнях. Современное же оборудование (сейчас за рубежом есть такое, что видит углы без отражателей — пока автомобиль заезжает в бокс) лишь упрощает работу, сокращает время операции. Смотреть нужно за мастером — проверил ли он давление в шинах, сделал ли дефектовку подвески?

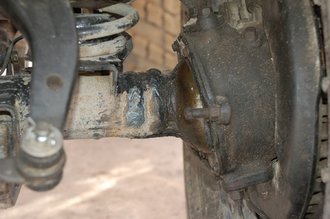

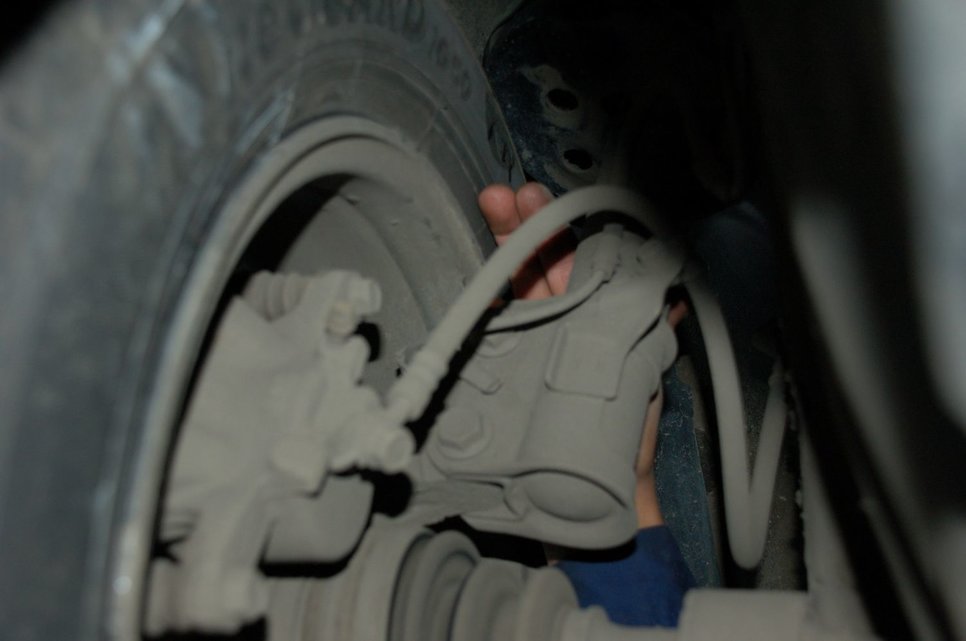

Грамотный мастер обязательно проверит подвеску (на фото простое, но действенное измерение зазора между колесом и стойкой, позволяющее определить, погнут ли поворотный кулак). И на основе этого примет решение — целесообразно ли в данном ее состоянии делать развал-схождение. Если все гремит, есть люфты, нормальный механик от машины откажется. С другой стороны, высший пилотаж «развальщика» — по сочетанию показаний углов точно указать, какой узел деформирован и мешает нормальной установке колес. Или найти нестандартное решение и «вывести углы», когда регулировка производителем не предусмотрена

Стоит отметить — при каких-то проблемах с управляемостью не всегда надо пенять на углы установки колес. «Резина» попадается с дефектами. Рейки зажимают так, что руль после поворота не возвращается обратно. Столь же бездумно обжимают шаровые и рулевые наконечники.

Еще один нюанс. Совсем небольшая разница в износе колес на передней оси гарантированно приводит к уводу в сторону. Например, при сезонной замене покрышек владелец не подписал, где какая стояла, и при следующей «переобувке» получается смесь передних и задних колес на одной оси. Внешне это почти незаметно, а машину «тянет». Сложно также бывает объяснить клиенту, какова связь ржавых и заклинивших направляющих тормозных суппортов на увод с прямолинейного движения. Словом, не все в силах того, кто делает развал-схождение.

Вообще это в чем-то даже творческая работа. Приходится периодически иметь дело с нестандартными конструкциями и так же по-особому на них «реагировать». Был как-то не старый еще переднеприводный Lincoln, уже не помню какой модели. Так у него развал регулировался по верхним чашкам стоек, каждая из которых состояла из двух частей, прихваченных точечной сваркой. Ее надо было высверлить, поймать угол и потом посадить на болты…

Установка схождения колес

Для регулировки показателя угла схождения требуется телескопическая линейка. Обязательным условием будет наличие ровной поверхности и прямонаправленное положение колес.

  1. Работа начинается с установки мелом меток в виде точек на внутренней стороне обеих покрышек (спереди), вплотную к диску.
  2. Телескопическую линейку устанавливают таким образом, чтобы концы ее касались точек на шинах, но при этом измерительный инструмент не задевал деталей машины. В таком положении линейка фиксируется и делается замер.
  3. После этого автомобиль откатывается вперед так, чтобы телескопическое устройство сместилось назад, не задев никаких элементов подвески.
  4. Теперь осталось проверить полученные показания и сравнить их с замером в передней части.

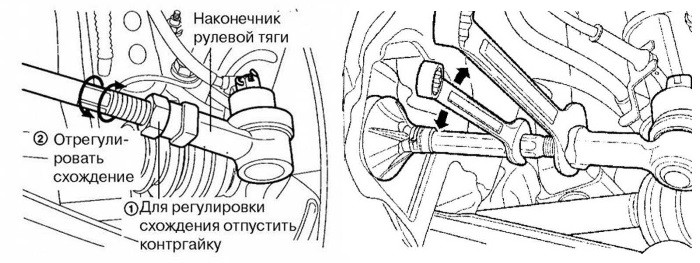

  5. Если расстояние между шинами уменьшилось, следует укоротить рулевые тяги. При увеличении расстояния необходимо удлинить тяги. Для регулировки следует предварительно отпустить контргайки, расположенные возле рулевых наконечников. После установки угла схождения не забудьте закрутить гайки.

Проведение простых регулировочных действий своими руками позволит приблизительно выставить развал схождение в домашних условиях. Если после установки колес автомобиль во время движения тянет в одну из сторон, наблюдается плохой «накат», на глазах изнашивается внешняя или внутренняя сторона резины, следует обратиться на станцию техобслуживания для проведения более точных регулировок.

Угол наклона оси (кастер)

Существуют продольные углы наклона оси поворота. Они регулируемы. Могут менять значение под воздействием веса груза в багажнике транспортного средства. Допуск для левой и правой стороны не может превышать значение 0°15′-0°40′.

Также существуют поперечные углы наклона оси поворота. Они нерегулируемы.

Обычно, когда на шиномонтаже говорят про угол наклона оси, имеется в виду продольный угол оси поворота. Он расположен между перпендикулярной плоскостью к поверхности дорожного полотна и плоскостями симметрии колеса. Кастер показывает отклонение положения колеса относительно стойки амортизатора.

углы поворотов.jpg

Что такое поперечный угол наклона оси поворота

Этот параметр играет свою роль на малых скоростях для самовыравнивания колес – в таких режимах кастер еще не оказывает влияния на стабилизацию. Из-за поперечного угла наклона оси поворота можно наблюдать, как при повороте колес передняя часть машины чуть приподнимается. Особенно это заметно из салона при вращении руля. Но, стоит тронуться с места и передние колеса под весом автомобиля начнут стремиться к прямолинейному положению. Данный параметр конструктивно запрограммирован и не регулируется.

Расстановка осей и колёс

Под расстановкой осей подразумевают интервал между серединой передней оси и серединой задней оси.

Под расстановкой колёс подразумевают интервал между серединами колес конкретной оси.

Чем выше величина параметра расстановки осей, тем больше пространство салона. Чем меньше величина этого параметра, тем выше маневренность.

Нужно ли делать балансировку после сход-развала?

Как таковые сервисные операции, касающиеся развала схождения и балансировки, не взаимосвязаны. Поэтому нет чёткого правила: сделали РУУК – приступите к балансировке.

Важно понимать, что цели у этих процедур совершенно разные:

  1. РУУК направлена на обеспечение колёсам геометрически правильного положения.
  2. Балансировка колес избавляет от такой процедуры как биения колес при движении.

Но на практике при техническом обслуживании РУУК действительно делают часто в тандеме с балансировкой. И здесь есть две причины:

Обе процедуры для профилактики рекомендуется выполнять каждые 7 00 000 – 8 000 км пробега, для старых автомобилей при езде по плохим дорогам и каждые 15 000 – 20 000 км.

Но, если речь идёт не о плановой диагностике и техобслуживании, то показания, которые являются громким звоночком для проведения той и иной сервисной операции, – разнятся.

Так «показанием» к РУУК выступает смена покрышек, монтаж новых дисков, регулярная езда с пробуксовкой. Балансировку же делают, если покрышки повреждены с одной стороны, беспокоит работа подвески (чувствуются удары), выполнялся ремонт ходовой.

Правда, если выполняется ремонт ходовой, не нужно сразу «пороть горячку». Необходимость проведения РУУК зависит от того, что конкретно меняли, и диагностических мероприятий. Если была демонтирована рулевая рейка с целью регулировки прижима или замены пыльника, то высока вероятность, что диагностика покажет: параметры не сбиты.

Если же проводилась замена рулевых наконечников, обстоятельства несколько иные. РУУК показан в обязательном порядке. И диагностические мероприятия в этом случае целенаправленно ориентированы на решение такого вопроса, насколько отклонились геометрические параметры.

Замена сайлентблоков: нужен ли сход развал?

У ряда автомобилистов возникает вопрос: а нужен ли РУУК при замене сайлентблоков.

Давайте разбираться: если замене подлежат сайлентблоки реек (рулевой, задней), передней оси, параметры сход-развала всегда отклоняются от нормы. И корректировать их нужно обязательно.

Порой возникает такая ситуация, что РУУК автомобилист выполняет регулярно, а с заменой сайлентблоков медлит. Это недопустимо. РУУК в том случае «адаптивен» не под норму, а под деформации, которые неизбежны из-за состарившихся сайлентблоков.

Что в итоге? Выброшенные деньги на ветер. Ведь сайлентблоки всё-равно придётся менять, а развал-сход делать повторно.

Нужно ли делать развал-схождение при замене шаровых опор?

РУУК – очень полезная для “здоровья” транспортного средства и обеспечения уровня безопасности процедура при замене шаровых опор.

При замене шаровых опор старые разбираются, образуется люфт и естественным путём изменяются геометрические параметры. Их нужно корректировать.

Как сделать развал-схождение в домашних условиях

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Диагностика ходовой системы автомобиля
Диагностика ходовой системы автомобиля

Имеют значение 3 фактора, в значительной мере определяющие углы установки автомобильных колёс:

  • Состояние ходовой.
  • Давление внутри покрышек.
  • Загруженность авто.

До регулировки развала-схождения необходимо проверять давление внутри шин, чтобы удостовериться в том, что багажник пуст. Во избежание лишних работ по регулированию развала-схождения по окончании ремонта ходовой нужно (перед тем, как разбирать подвеску) отметить каждое разъединяемое соединение.

Желательно для этого использовать зубило, керн либо краску. Нужно ещё посчитать количество оборотов, происходящих во время выворачивания из рулевых тяг наконечников.

Преимущества способа

Технология, рассмотренная ниже, широко используется как начинающими, так и опытными автомобилистами. Среди ее основных преимуществ стоит выделить такие:

  1. Высокая точность. По этому критерию данный способ не уступает компьютерному методу. Технология позволяет измерять практически все угловые и линейные показатели, которые определяются с помощью электронной аппаратуры. Может быть учтен даже уклон площадки, на которой располагается машина во время измерения схода и развала.
  2. Учитываются параметры кузова. При компьютерной диагностике эти характеристики не определяются оборудованием, в лучшем случае компьютерные стенды могут вычислять величину клиренса. Метод, рассмотренный в статье, позволяет увидеть естественную ось симметрии кузова и определить расположение шасси относительно нее. Это поможет понять, почему после регулировок схода и развала одни колеса выступают из арок больше, чем другие.
  3. Вылет дисков не влияет на результаты. Параметры колесных дисков могут иметь значение при компьютерной настройке углов. Поэтому некоторые мастера, работающие в специализированных сервисах, отказываются проводить работы, если на автомобиле установлены колеса с разным вылетом на передней и задней осях. Рассматриваемый метод, в свою очередь, позволяет выполнять замеры схода и развала, даже если разные диски стоят на одной оси.

Сход-развал своими руками: Пошаговая инструкция

Последовательность действий определяется конструкцией подвески и системы рулевого управления. Чаще всего нынешние авто оснащены передней подвеской МакФерсон, а также рулевым управлением реечного типа.

Данный вариант требует первоочередного рассмотрения. Как сделать сход-развал своими руками – пошаговая инструкция:

  1. Установить автомобиль на специальную яму с обеспечением для себя беспрепятственного доступа к рулевым тягам. Во время работы важно придерживаться норм безопасности, а также учитывать, что неоднократно потребуется вылезти из ямы, а затем спуститься в неё снова.
  2. Убедиться, что каждая часть ходовой совершенно исправна. При обнаружении неисправных рычагов, тяг, сайлентблоков, шаровых опор первоначально требуется их замена. Иначе Вы только зря потеряете силы и время.
  3. Проверить и выравнять давление в каждой автомобильной покрышке. Убедиться, что диски колёс являются целыми, а шины имеют одинаковую размерность.
  4. Отпереть замок колонки руля и повернуть каждое колесо из одной крайней позиции в другую. Затем установить эти колёса в центральное положение. Это нужно для того, чтобы поставить каждый компонент на своё место.
  5. Найти и отметить среднюю точку посредством измерения дистанции от одной шаровой опоры до другой и деления её на 2.
  6. Сделать замеры колёс на внутренней стороне. Измерять нужно не шины, а диски. Вначале следует определить дистанцию от одной передней кромки до другой, затем — от одной задней кромки до другой. Полученная разница позволяет вычислить угол развала. Затем он сверяется с той информацией, которую содержит техническая спецификация.
  7. В случае нарушения параметра нужно ослабить контргайки рулевых тяг, затем, покрутив муфты соединения, отрегулировать их. Необходимо, чтобы угол установки правого колеса совпадал с углом установки левого. Подтверждение этого возможно при проведении замеров от точки посредине до каждой из сторон и выполнения повторных вычислений. Затем следует затянуть контргайки.
  8. Если требуются проверка и регулировка развала, сделать замеры понадобится на внешних поверхностях дисков, так как внутри бывают препятствия в виде конструктивных частей авто. С этой целью следует взять отвес или большой треугольник с предварительным построением перпендикуляра к колёсной оси.
  9. Замеряется и высчитывается разница между краями колёсного диска — нижним и верхним. На основании результата вычисляется угол.
  10. Самыми популярными видами устройств для регулирования развала-схождения являются вращающиеся эксцентрики и подкладные пластины.

Путём вращения эксцентриков либо вставки пластин следует добиться нужных параметров. Чтобы обеспечить беспрепятственный доступ к эксцентрикам и пластинам, часто приходится колёса снимать, и после замеров устанавливать снова.

Рекомендации

Вышеперечисленное касается и тех машин, которые имеют подвески других типов. При разных особенностях конструкции отдельных составляющих бывают и значительные различия:

  1. Авто, в которых отсутствует реечный привод, а его функцию выполняют рулевая трапеция и редуктор, подразумевают особое внимание ко втулкам и к маятниковому шарниру. От износа этих деталей зависит регулировка. Выявление его возможно исключительно тогда, когда элементы находятся в определённом положении.
  2. У автомобилей, имеющих шкворневую подвеску, во время регулирования развала-схождения с помощью эксцентрика происходят изменения и в кастере, который потребуется контролировать.
  3. В ряде моделей авто регулируется развал-схождение колёс и спереди, и сзади. В большей части случаев данный фактор изменяется посредством вращения муфты соединения, которая устанавливается на поперечную тягу.
  4. В полноприводном автомобиле с передним неразрезным мостом регулирование развала-схождения вообще не предусмотрено.

После того, как завершена регулировка, следует подумать, какие диски для колёс предпочесть. Они могут быть литыми либо штампованными. Первые существенно уменьшают нагрузку, которую испытывает подвеска, вторые являются более практичными.

Важные уточнения по процедуре измерения углов установки колес

Предлагаемый метод дает возможность только определять углы установки колес (УУК), чтобы получить представление о текущих параметрах схода и развала. Дальнейшие работы по их регулировке можно проводить как своими руками (при наличии соответствующего опыта и знаний), так и в автомастерских.

Подразумевается, что замеры проводятся при исправной подвеске и нормальном давлении в шинах. Поэтому соответствующие работы, связанные с диагностикой и ремонтом ходовой части, не рассматриваются.

Также необходимо учесть, что в данной статье не рассматривается, какими должны быть углы схода и развала. Речь пойдет только о процессе их измерений. Полученные результаты в дальнейшем нужно сравнить с заводскими значениями, которые могут отличаться для автомобилей разных марок и моделей.

Перед замерами углов схода и развала необходимо разместить автомобиль на ровной твердой поверхности – например, на бетонном полу гаража. Заезжая на рабочую площадку, следует держать руль в нулевом положении. При этом колеса будут стоять максимально близко к тому положению, в котором они находятся при движении авто по прямой дороге.

Если же автомобиль после остановки будет подниматься на домкрате или подъемнике, это приведет к разгрузке подвески, затем колеса станут на пол недостаточно ровно. Для устранения таких погрешностей понадобятся поворотные круги или сдвижные платформы, которых большинство автовладельцев не имеют. Поэтому приподнимать кузов перед проведением замеров настоятельно не рекомендуется. Подвеска машины должна быть под привычной нагрузкой.

Начинать замеры следует с определения углов схода, поскольку именно эти параметры регулируются на большинстве моделей автомобилей. Данная характеристика определяется для каждого из четырех колес, поэтому ее иногда называют «полусхождением». Индивидуальный сход замеряют относительно продольной оси автомобиля. Ее можно построить несколькими способами, рассмотрим подробнее.

Измерение индивидуального схождения колес

Чтобы измерить полусхождение каждого колеса, необходимо создать коридор, состоящий из двух параллельных линий. Для их создания можно использовать прочные нити, рыболовные резинки, лучи лазерных нивелиров. Линии должны проходить строго горизонтально, их нужно выстраивать по высоте центров колес. Базовый коридор можно создать тремя способами:

  • Первый – крепление нитей непосредственно к колесам. Это самый простой, но наименее точный способ. Колеса могут иметь разный вылет относительно арок, из-за этого нарушается параллельность линий.
  • Второй – фиксация нитей на стационарных опорных конструкциях. Способ более точный в сравнении с предыдущим, но неудобен тем, в процессе регулировок и прокатки автомобиля возможно смещение шасси относительно построенных линий.
  • Третий – создание коридора вокруг кузова машины при помощи реечных креплений. Рейки фиксируются в передней и задней части авто, строго в центрах колес.

Есть масса примеров построения таких конструкций в англоязычном интернете. Для примера наберите в поиске «B-G rasing string lines kit».

Определения углов схождения колес
Коридор вокруг кузова машины из речных креплений.

В гаражных условиях уместно использовать самый бюджетный и простой способ. Для замеров схода и развала понадобятся две алюминиевые рейки, которые можно купить в любом строительном магазине. Одну из них нужно подложить на пол у задней или передней оси авто. Далее необходимо сделать на рейке метки на небольшом расстоянии от колес — около 5 см. Затем определяется расстояние между нанесенными метками, полученное значение будет шириной измерительного коридора. Разделив этот параметр пополам, можно вычислить расположение средней линии. Далее необходимо приложить к размеченной трубке вторую рейку и перенести на нее полученные метки.

Установка меток на алюминиевых трубках.
Установка меток на алюминиевых трубках.

Дополнительные две метки наносятся на бампера машины ровно по центру. Их выставляют с помощью рулетки и обозначают куском изоленты или малярного скотча.

Установка метки на бампер автомобиля.
Установка метки на бампер автомобиля.

Алюминиевые трубки фиксируют с помощью обычных канцелярских прищепок. Их закрепляют на бамперах, брызговиках или других элементах кузова, в зависимости от конструктивных особенностей автомобиля.

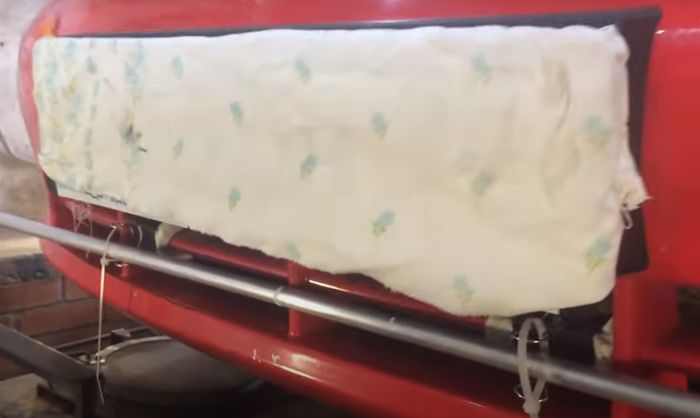

Фиксация алюминиевых трубок на бампере автомобиля.
Фиксация алюминиевых трубок на бампере автомобиля.
Фиксация алюминиевых трубок на бампере автомобиля.

Далее необходимо натянуть на рейках в ранее отмеченных местах резиновые корды, которые можно приобрести в любом рыболовном магазине.  Вместо них можно использовать неупругие нитки, которые можно закрепить на трубках резинками для денег. Это позволит избежать разрыва нитей, обеспечить необходимое натяжение и минимизировать погрешность при определении углов схода колес.

Крепление резиновых кордов к алюминиевым трубкам.
Крепление резиновых кордов к алюминиевым трубкам.

На следующем этапе проводится центрирование измерительного коридора по меткам, которые были ранее обозначены на бамперах. Далее нужно выставить руль в нулевое положение, для большей точности можно использовать строительный уровень.

Установка руля в нулевое положение.
Установка руля в нулевое положение.

После перечисленных действий уже можно обнаружить поперечное смещение колес. Для этого следует измерить расстояния от центров ступиц до нитей базового коридора и определить разницу между ними. Это актуально для водителей, в чьих автомобилях колеса выходят из арок на разные расстояния.

Измерение расстояния от центров ступиц до нитей базового коридора.
Измерение расстояния от центров ступиц до нитей базового коридора.

Теперь можно приступать к измерению индивидуального схода каждого колеса. Замеры проводятся путем определения расстояний от линий базового коридора до симметричных точек обода дисков спереди и сзади от центра колеса. Полученные результаты необходимо зафиксировать в тетради или, за неимением оной, записать мелом на асфальте в гараже.

Определение расстояний от линий базового коридора до симметричных точек обода дисков.
Определение расстояний от линий базового коридора до симметричных точек обода дисков.

Затем необходимо прокатать автомобиль вперед или назад на пол оборота колеса, не меняя положения линий измерительного коридора. Важно, чтобы руль при этом оставался в прежнем положении. Далее нужно несколько раз провести повторные замеры индивидуального схождения колес. Если между двумя измерениями нет существенных различий, их можно принять за истинные. Если разница значительна, следует прокатать машину еще на несколько десятков сантиметров и обнаружить «кривые» колеса. Таким образом вычисляем кривые колеса. Чтобы компенсировать биения колес при расчетах, находим наиболее часто повторяющиеся значения индивидуальных схождений.

Для пересчета миллиметров в градусы и минуты воспользуемся таблицей ниже.

Таблица перевода миллиметров индивидуального схождения колеса в градусы и минуты.
Таблица перевода миллиметров индивидуального схождения колеса в градусы и минуты.

Когда все углы полусхождения определены с достаточной точностью, можно вычислить угол разворота задней оси. О наличии такого угла могут свидетельствовать различия параметров полусхождения задних колес относительно центральной линии.

Если же регулировка задних колес не планируется, можно переориентировать базовый коридор по trast line, проложенной через заднюю ось. Для этого нужно сдвинуть закрепленные рейки таким образом, чтобы полусхождения задних колес выровнялись по новому положению коридора. Затем необходимо будет откорректировать по нему положение передних колес, зафиксировав руль автомобиля строго по центру. Таким образом машина будет ехать немного боком, но водитель не будет замечать этого.

При определении параметров полусхождения необходимо учитывать суммарное схождение колёс на осях (на передней оси и на задней), которое складывается из индивидуальных углов с учетом их знаков. Именно этот показатель определяет, будет ли равномерно изнашиваться резина, и насколько управляемым станет автомобиль во время движения. Чтобы узнать оптимальное значение общего схождения для конкретной модели авто, следует изучить справочные материалы, в которых указаны рекомендации производителя.

Три варианта построения продольной оси автомобиля

На выбор предлагаются три разных метода, с помощью которых можно построить «базовую» линию при вычислении углов индивидуального схода колес:

  1. В качестве продольной оси можно принять горизонтальную линию, которая проходит через ось симметрии кузова. Ее можно легко построить, отметив на переднем и заднем бамперах их средние точки.
  2. Второй вариант – продольная ось шасси. Эта линия выстраивается по точкам, которые располагаются в центрах расстояний между колесными ступицами.
  3. Довольно часто в качестве продольной оси используется линия «trast line». Она прокладывается строго в направлении движения задней оси машины. Этот вектор не всегда совпадает с продольными линиями, выстроенными по кузову или шасси, как в предыдущих вариантах. Подобное явление характерно для автомобилей, в которых задний мост немного развернут вбок. При этом машина едет боком, что часто наблюдается на старых «Жигулях», «Газелях» и др.

Продольная ось и линия
Продольная ось и линия «trast line» на автомобиле.

Угол между линией «trast line» и центральной продольной осью машины в идеальном случае должен стремиться к нулю. Но в некоторых случаях дефекты задней подвески не всегда удается устранить. Поэтому при диагностике схода и развала проводят замеры, отталкиваясь именно от «trast line».

Источники

  • https://HyperAuto.ru/articles/poleznaya-informaciya/razval-i-shozhdenie-kogda-i-zachem-regulirovat-ugly-ustanovki-koles/
  • https://pol-z.ru/proveryaem-i-reguliruem-razval-shozhdenie-svoimi/
  • https://pro-zamenu.ru/hodovaya-chast/kogda-delat-geometriyu-shod-razval.html
  • https://ProAutoMarki.ru/razval-shozdenie-svoimi-rukami/
  • https://www.drom.ru/info/misc/48237.html
  • https://AlanSpb.ru/tehservis/razval-shozhdenie-kogda-nuzhno-delat.html
  • https://quto.ru/journal/autorambler/chto-takoe-razval-i-shozhdenie-koles.htm
  • https://pro-sensys.com/info/articles/obzornye-stati/skhozhdenie-razval-koles-avto-chto-eto-zachem-i-kogda-delat/
  • https://autoshas.ru/razval-skhozhdenie-svoimi-rukami-poshagovaya-instrukciya.html
  • https://delairukami.ru/avto/sxod-razval/

[свернуть]
Adblock
detector
